Kết nối dữ liệu giữa máy chủ LIS (host) và máy xét nghiệm (Laboratory analyzer)

Định nghĩa:

1. Máy xét nghiệm (Laboratory analyzer)

- Hệ điều hành quản lý máy xét nghiệm: window, linux, hệ điều hành chuyên biệt

- Cài đặt phần mềm quản lý và kết nối xét nghiệm của nhà cung cấp

- Tài liệu chuẩn kết nối. Do nhà cung cấp máy xét nghiệm ban hành

2. Máy chủ LIS (host):

- Máy tính cài đặt hệ điều hành window server, window 10, windows 11

- Cài đặt phần mềm kết nối xét nghiệm EHC



Căn cứ vào tài liệu chuẩn kết nối do nhà cung cấp ban hành. Có các loại kết nối sau:

Chuẩn kết nối TCP/IP giữa (1) và (2)

Cấu hình trên (1):

- Card mạng TCP/IP

- Hệ điều hành, cài đặt IP tĩnh

- Loại:

+ Nếu (1) là client, thì (2)  là server

+ Nếu (1) là server, thì (2) là client

Cấu hình trên (2)

- Card mạng TCP/IP

- Hệ điều hành, cài đặt IP tĩnh

- Loại:

+ Nếu (2) là client, thì (1)  là server

+ Nếu (2) là server, thì (1) là client

Kết nối

- Dựa trên môi trường LAN, WAN của đơn vị

- Dùng các công cụ như: telnet, hercules terminal, putty... để test



Chuẩn kết nối RS232-DB9  giữa (1) và (2)

Cấu hình trên (1):

- Card đầu ra có cổng RS232

- Hệ điều hành nhận diện được thiết bị

Cấu hình trên (2)

- Card đầu ra có cổng RS232

- Với các PC mới, không có thiết bị này.  Cần phải mua sắm bổ sung. Trên goog tìm từ khóa: "usb to com rs232"

- Cài đặt trên hệ điều hành nhận diện được thiết bị

Kết nối

- Với chuẩn RS232 - DB9, mỗi loại thiết bị (1) có sơ đồ kết nối riêng.

- Dựa vào sơ đồ tiến hành mua hoặc sản xuất dây kết nối

- Lắp đặt dây kết nối. Lưu ý quy tắc Male - Female

- Dùng các công cụ như: hercules terminal để kiểm tra

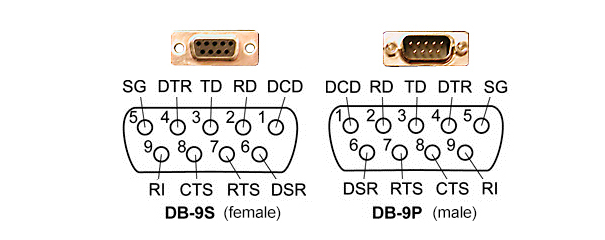

Một số kiểu dây tiêu chuẩn:

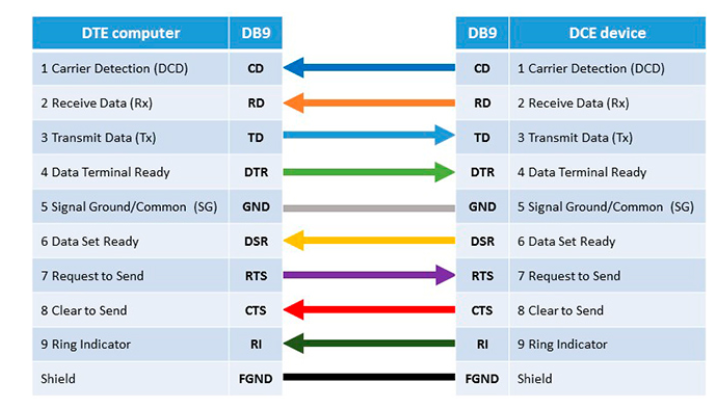

Cáp RS232 DB9 nối thẳng (Straight-through)





- Trên google gõ từ khóa:  "Cáp RS232 DB9 nối thẳng (Straight-through)" để mua

- Sản xuất:

+ Chuẩn bị: Đầu DB rời (male/famale) , dây mạng 8 chân

+ Hàn dây vào đầu DB rời theo sơ đồ

+ Test thông mạch

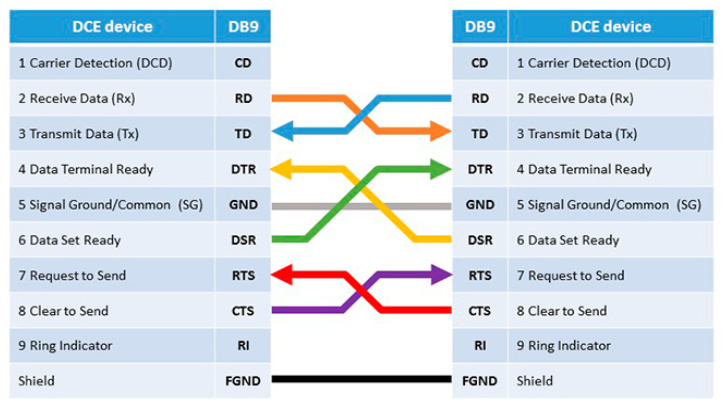

Cáp RS232 DB9 nối chéo (modem null):

- Trên google gõ từ khóa:  "Cáp RS232 DB9 nối thẳng (Straight-through)" để mua

- Sản xuất:

+ Chuẩn bị: Đầu DB rời (male/famale) , dây mạng 8 chân

+ Hàn dây vào đầu DB rời theo sơ đồ

+ Test thông mạch
